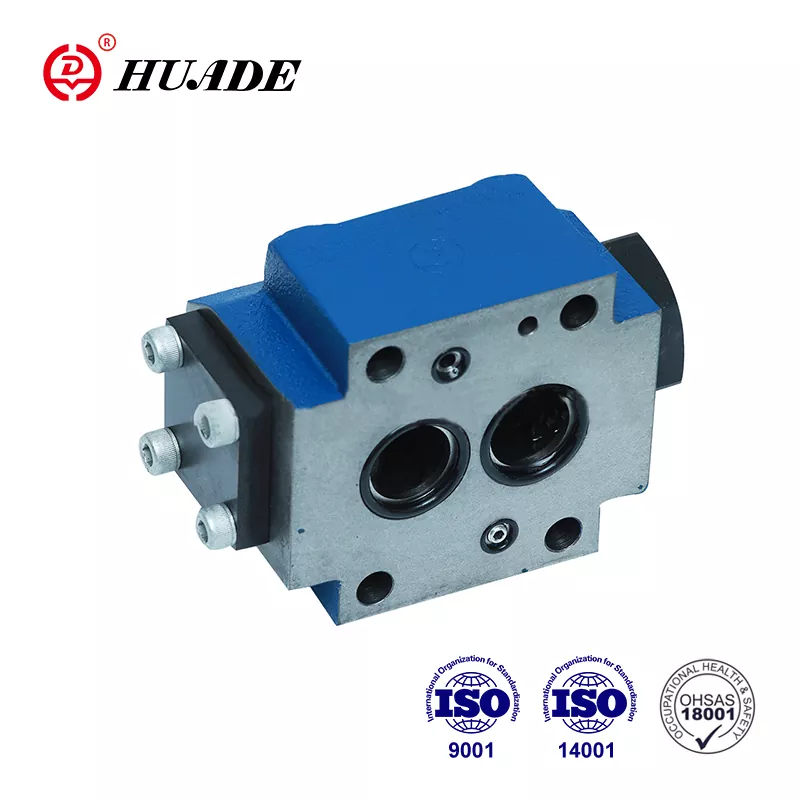

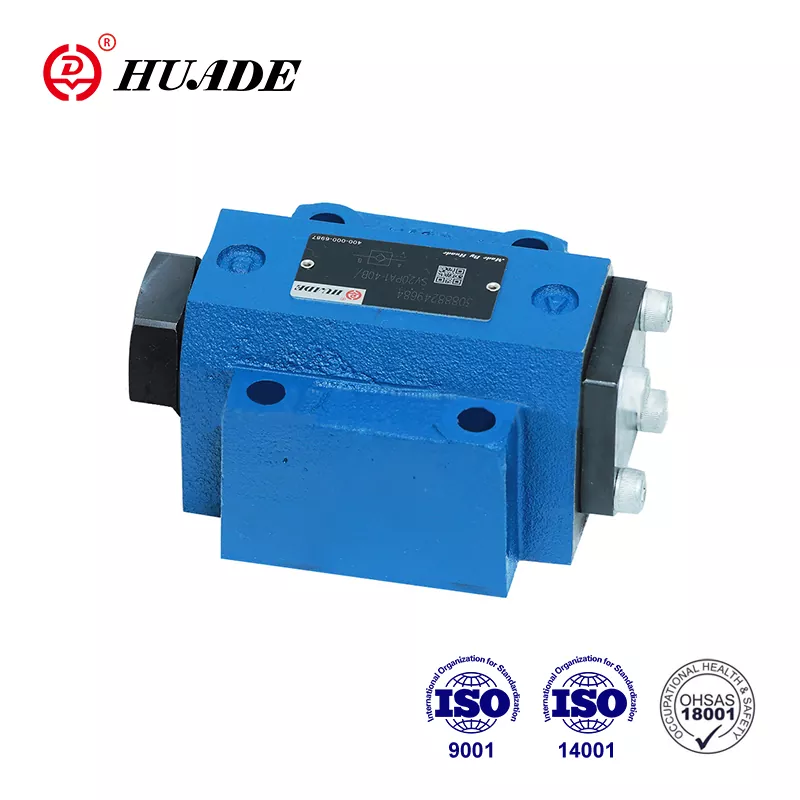

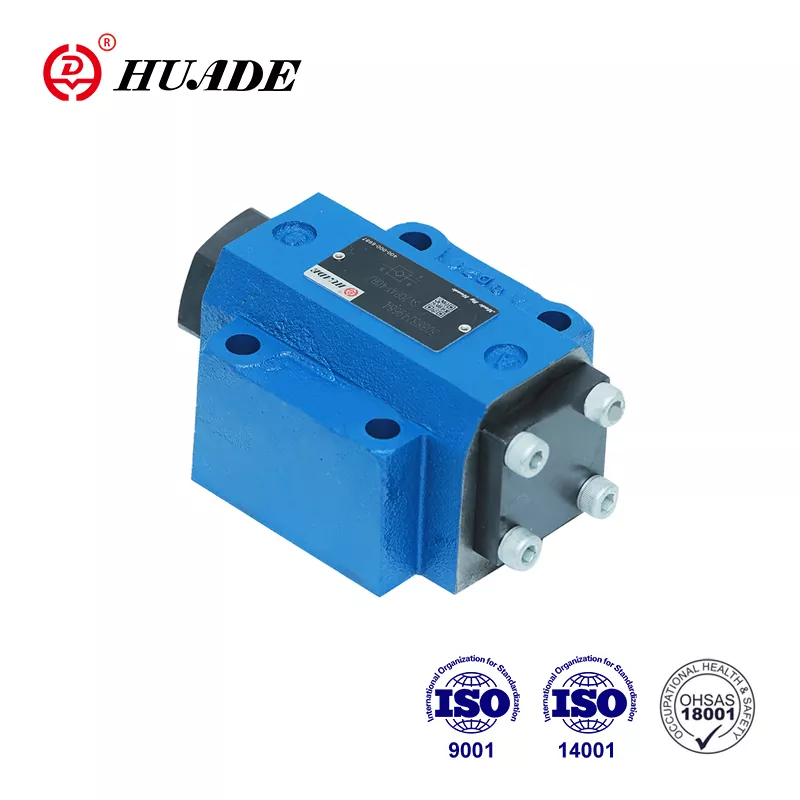

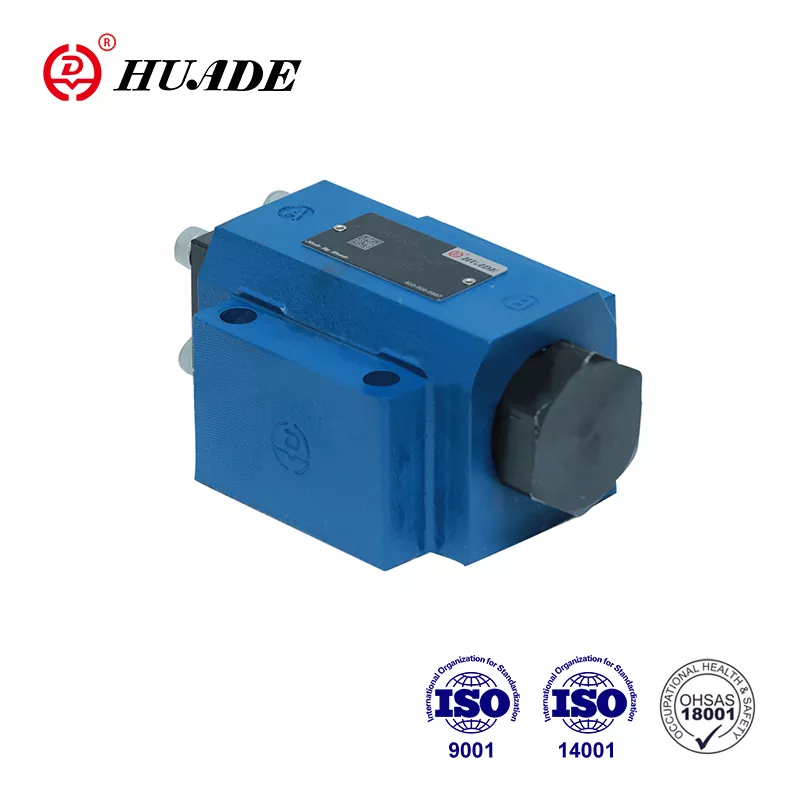

Huade Кытайда белгилүү бренд болуп саналат. Ал түзүлгөндөн кийин, ал Rexroth менен эки узак мөөнөттүү кызматташуу тажрыйбасына ээ болгон. Ал толугу менен Rexroth сунуштаган SL сериясын алмаштыра алат. Баасы акылга сыярлык. Huade® текшерүү клапандар SL сериясы жакшы сапаты жана төмөнкү баасы менен атаандашууга жөндөмдүү. Хуаде сапатка чоң басым жасайт. Фабрика ISO9001, ISO14001 жана OH SAS18001 өттү. Huade гидравликалык клапандар жогорку аткаруу үчүн аскердик өнөр жай жана башка тармактарда көп колдонулат. Бардык Huade® текшерүү клапандары стандарттуу картондорго жана суу өткөрбөйт пластикалык таңгактарга салынат.
|
Техникалык маалыматтар |
||||||
|
Стиль |
10 |
16 |
20 |
25 |
30 |
|
|
Салмагы |
кошумча пластина монтаждоо (кг) |
1.8 |
- |
4.7 |
- |
7.8 |
|
жиптүү байланыш (кг) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Орнотуу абалы (㎫) |
Кошумча |
|||||
|
Агуунун багыты (㎫) |
Адан Бга чейин эркин, Вдан Ага чейин ачуу аркылуу |
|||||
|
Иштөө басымы, макс.(㎫) |
0,5~315 |
|||||
|
Башкаруу басымы, макс (㎫) |
0,5~315 |
|||||
|
Көлөмдү башкаруу - порт X (см3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Башкаруу көлөмү - порт Y (см3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Контролдук аймактар -А1 аянты (см3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-А2 аянты (см3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-аянты A3 (см3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-А4 аянты (см3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Басым суюктук |
Минералдык майлар (NBR мөөр үчүн) же фосфат эфири (FPM пломба үчүн) |
|||||
|
Басым суюктуктун температура диапазону (℃) |
-30～+80 |
|||||
|
Илешкектүүлүк диапазону (мм2/с) |
2,8ден 500гө чейин |
|||||
Өзгөчөлүктөрү:
▶ текшерүү клапаны суюктук менен башкарылат
▶ Кошумча монтаждоо үчүн, DIN 24 340 боюнча монтаждоо үлгүсү
▶ Кошумча пластинка же бурама сайлуу туташтыруу
▶ Ачуу порту бар же жок
▶ Алдын ала ачуу менен же жок
▶ Алдын ала ачуу, нымдалган декомпрессия менен териңиз
▶ 4 ачуу басымы
▶ Дин 24 340 fom A, 1SO 4401 жана CETOP- RP 121Hге өтүү
Текшерүү клапандары SL - бул гидравликалык пилоттук контролдоочу клапандар, алар эки тарапта тең төмөн болушу үчүн ачылат.
Бул клапандар басым астында иштөө схемаларын изоляциялоо үчүн колдонулат, линия үзүлгөндө жүктүн төмөндөшүнөн же гидравликалык кулпуланган жетектөөчү механизмдердин жылма кыймылдарынан коргоо үчүн.
Негизинен бул клапандар корпустан (1), калканчтан (2), кысуу пружинасынан (3), башкаруу спулунан (4), ошондой эле алдын ала ачылуучу шариктен (5) турат.
Клапан Адан Вге эркин агымды камсыздайт, каршы багытта калкыма (2) пружинанын күчү менен кошумча системанын басымы менен өз ордунда кармалат.
X башкаруу портундагы басым байланышы аркылуу башкаруу поршени (4) оңго жылдырылат. Бул попетканы (2) отургучтан түртөт. Эми клапан Вдан Ага чейин агымга ээ болушу мүмкүн.
Башкаруучу поршень (4) аркылуу клапандын туура ачылышын камсыз кылуу үчүн белгилүү бир минималдуу башкаруу басымы керек.
Бул клапан кошумча алдын ала ачылышы бар. X башкаруу портундагы басым байланышы аркылуу башкаруу поршени (4) оңго түртүлөт.
Бул адегенде топту (5), андан кийин калканчты (2) отургучтан түртөт. Эми клапан В дан Ага чейин агымга ээ болушу мүмкүн. Алдын ала ачылгандыктан басым астында суюктуктун нымдуу декомпрессиясы болот. Бул аркылуу мүмкүн болгон басым соккуларынан сактанууга болот
Бул клапандын функциясы негизинен SV клапанына окшош. Айырмасы кошумча агып чыгуучу порт Y. Ушуну менен башкаруу поршенинин (4) аннулус аймагы А портунан бөлүнөт.
А портундагы басым башкаруу поршенинин (4) А4 аймагына гана таасир этет.
Текшерүү клапанынын SL түрүнүн кесилген көрүнүшү. .PB
(алуу порту менен, алдын ала ачылбастан)
