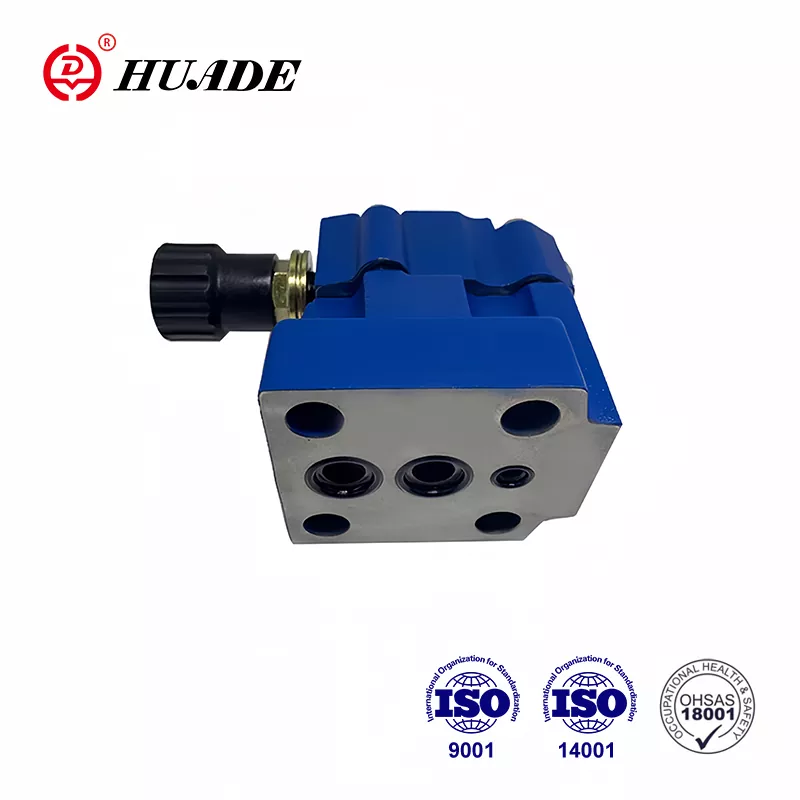

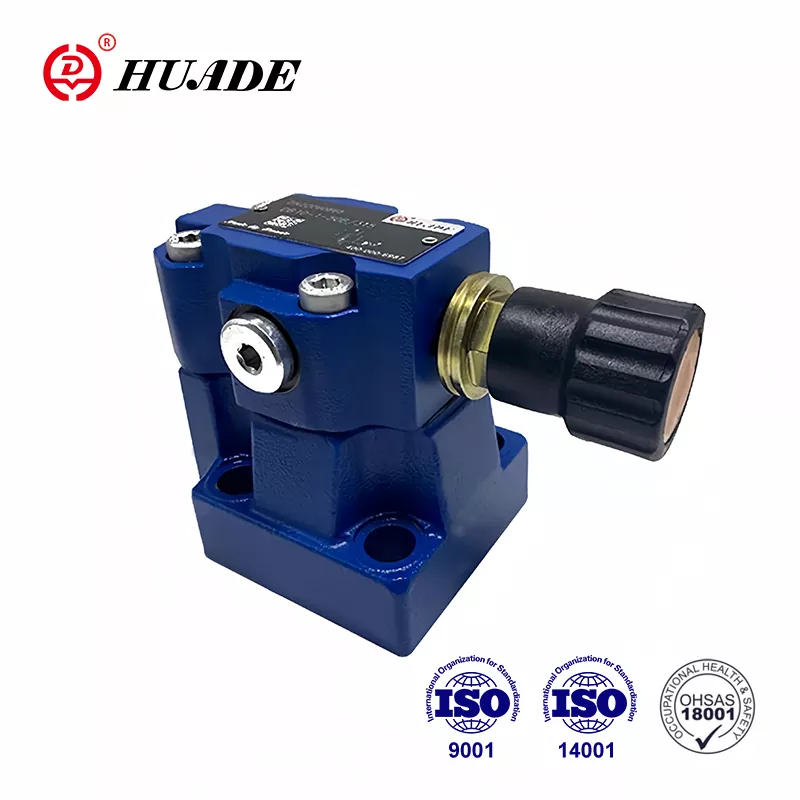

Башка ушул сыяктуу өнүмдөр менен салыштырганда, Huade® басымды азайтуучу клапандар технологияда өнүккөн жана бул тармакта бышык. Type DB 20 клапандары Rexroth тарабынан сунушталган DB 20ну алмаштыра алат. Завод кардарларды жогорку сапаттагы жана туруктуу гидравликалык басым клапандары менен камсыз кылууга милдеттенет. Ал дүйнөнүн бардык булуң-бурчунан 750дөн ашык алдыңкы өндүрүш жабдууларын киргизди. Фабрика ISO9001, ISO14001 жана OH SAS18001 өттү. Huade® гидравликалык клапандар дүйнөгө белгилүү бренддерге салыштырмалуу арзан. Анткени анын жогорку сапаты жана төмөн баасы, Huade Гидротехникалык үйдө жана чет өлкөлөрдө көптөгөн кардарларды өзүнө тартып, керектөөчүлөрдүн кеңири таануусуна ээ болду.
|
Генерал |
|||||||
|
Орнотуу |
кошумча |
||||||
|
Салмагы |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Subplate |
ДБ (Кг) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (Кг) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (кг) |
1.2 (DBW түрү 1.2Кг кошуңуз |
||||||
|
DBC10 же 30 (Кг) |
1,5 (DBWC10 же 30 1,2 кг кошуу) |
||||||
|
жиптүү |
DB..G. (кг) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (кг) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
Багыттоочу клапандар үчүн техникалык маалыматтар |
кара WE6.../... |
||||||
|
Гидротехникалык маалыматтар |
|||||||
|
A.B портторундагы максималдуу иштөө басымы. X (МПа) |
35,0 чейин |
||||||
|
Максималдуу арткы басым |
ДБ (МПа) |
31,5ке чейин |
|||||
|
DBW.6A.(стандарттык соленоиддер) (МПа) |
AC(DC)10,0 AC(DC)16,0 |
||||||
|
DBW.6B.(жогорку кубаттуу электромагниттер) (МПа) |
AC(DC) 16.0 |
||||||
|
Орнотулган басым |
Минималдуу (МПа) |
агымга көз каранды (мүнөздүү ийри сызыктарды караңыз) |
|||||
|
Максималдуу (МПа) |
Максималдуу 5,0, 10,0, 20,0, 31,5, 35,0 |
||||||
|
Максималдуу агым |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Кошумча монтаждоо (л/мин) |
250 |
- |
500 |
- |
650 |
||
|
Буттуу туташуулар (л/мин) |
250 |
500 |
500 |
500 |
650 |
||
|
Басым суюктук |
Минералдык май (NBR мөөр үчүн) же фосфат эфири (FPM пломба үчүн) |
||||||
|
Басым суюктуктун температура диапазону (℃) |
-30дан +80ге чейин |
||||||
|
Илешкектүүлүк диапазону (мм ²/с) |
10дон 800гө чейин |
||||||
|
Булгануу даражасы |
NAS 1638 класс 9. |
||||||
Өзгөчөлүктөрү:
▶ Кошумча плиталарды орнотуу
▶ DIN 24 340, E,ISO 6264 формасы жана CETOP - RP 121H боюнча өткөрүү үлгүсү
▶ Түтүк туташтыруу
▶ Байланышты салыңыз
▶ Үч жөндөө элементи:
. Айлануучу баскыч
. Hex. коргоочу капкак менен баш бурамасы
. Масштаб менен кулпуланган айланма баскыч
▶ Соленоиддик башкаруу орнотулган багыттуу спулдук клапан аркылуу түшүрүү
Генерал
Типтери DB басым клапандары пилоттук башкарылуучу басымды түшүрүүчү клапандар.
Алар контролдук басымды чектөө үчүн колдонулат.
Басымды түшүрүүчү клапандар (ДБ) негизинен негизги клапандан (1) негизги катушка монтаждашы (3) жана басымды жөнгө салуучу элементи бар пилоттук клапандан (2) турат.
Басым түшүрүүчү клапан түрү DB
А портундагы басым негизги катушка (3) таасир этет. Мында басым тешиктер (4) жана (5) орнотулган башкаруучу линиялар (6) жана (7) аркылуу негизги катушканын (3) пружина жүктөлгөн тарабында жана шарга (8) басым жасалат. ) пилоттук башкаруу клапанында (2). А портундагы басым пружинага (9) орнотулган клапандан ашып кетсе, шар (8) пружинага (9) каршы ачылат.
Бул үчүн сигнал А портунан башкаруу линиялары (10) жана (6) аркылуу ички келет. Негизги катушканын (3) пружина жүктөлгөн тарабындагы басым суюктугу эми башкаруу линиясы (7), тешиктин тешиги (11) аркылуу агат. ) жана шарикти (8) пружинага (12) киргизиңиз. DB...50B/...түрүндө ал башкаруу линиясы (13) аркылуу танкка, же DB..50/..Y..түрүндө башкаруу линиясы (14) аркылуу ички агып өтөт. Негизги катушкада (3) басымдын төмөндөшү (4) жана (5) тешиктеринен улам А портунан В портуна байланыш ачык. Эми басымдагы суюктук А портунан В портуна агып, ошол эле учурда белгиленген иштөө басымын сактайт.
Басым түшүрүүчү клапанды түшүрүп же башка басымга (экинчи басым баскычы) "X" порту (15) аркылуу которууга болот.
DB структурасы...50B
Символ DB...50B
1.Суюктукту чыпкалоо керек. Минималдуу фильтрдин тактыгы 20 ㎛.
2. Резервуар мөөр басылып, абанын кире беришине аба чыпкасы орнотулушу керек.
3.Фабрикадан чыкканда субпластсыз продукциялар, эгер керек болсо, атайын буйрутма бериңиз.
4.Valve бекитүүчү бурамалар жогорку интенсивдүү деңгээлде болушу керек (класс 10.9). Сураныч, аларды үлгү китебинде көрсөтүлгөн параметрге ылайык тандап, колдонуңуз.
5. Клапан менен байланышкан беттин тегиздиги талап кылынган беттик тегиздик 0,8.
6. Жупташуу бөлүгүнүн Surface бүтүрүү 0,01 / 100мм талап кылынат.
