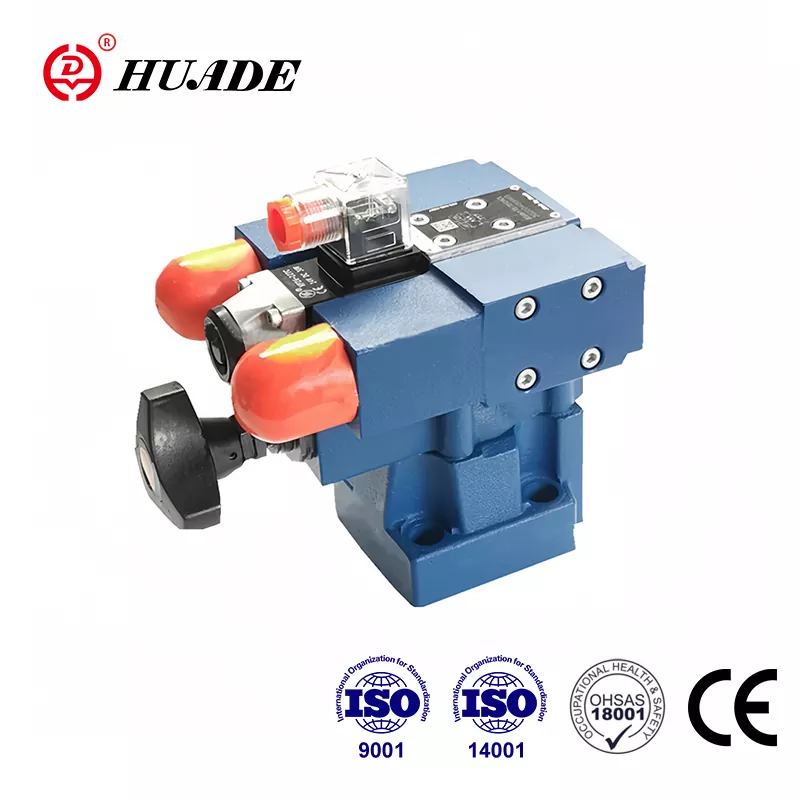

Huade Hydraulic өз продукциясынын практикалык жагына көбүрөөк көңүл бурат. Басым түшүрүүчү клапан DB3U жакшы сапаты жана төмөнкү баасы менен жакшы билген өнүмдөр менен атаандашууга жөндөмдүү. Huade Hydraulic Rexroth менен эки узак мөөнөттүү кызматташуунун аркасында Рексроттун алдыңкы технологиясын киргизди. Кытайдын гидротехникалык тармагындагы алдыңкы бренд катары, Huade® басымды азайтуучу клапандар рыноктун кеңири таанылышын жана колдонуучулардын ишенимин утуп алды. Ишкананын бардык бутактары ISO9001, ISO14001 жана OH SAS18001 өттү. Huade® алдыңкы өнүмдөрү CCS (Кытай классификация коому) сертификатын алган жана деңиз тармагында кеңири колдонулат.
|
Өлчөмү |
8 |
10 |
15 |
20 |
25 |
30 |
|
|
Агым (л/мүнөт) |
Жиптүү байланыш |
100 |
200 |
400 |
600 |
||
|
Subplate орнотуу |
- |
200 |
- |
400 |
- |
600 |
|
|
Иштөө басымы (МПа) |
порттору A, B, X. чейин 31.5 |
||||||
|
Артка басым (Y порту) (МПа) |
31,5ке чейин |
||||||
|
Мин. Орнотуу басымы (МПа) |
операциялык ийри сызыктарды караңыз |
||||||
|
Макс. Орнотуу басымы (МПа) |
10 же 31,5 чейин |
||||||
|
Басым суюктук |
Минералдык май (NBR мөөр үчүн) же фосфат эфири (FPM пломба үчүн) |
||||||
|
Илешкектүүлүк диапазону (мм ²/с) |
10дон 800гө чейин |
||||||
|
Температура диапазону (℃) |
-30дан +80ге чейин |
||||||
|
Багыттоочу клапандын өлчөмү |
4WE5 багыттуу клапанды караңыз |
||||||
Өзгөчөлүктөрү:
▶ Кошумча плиталарды орнотуу
▶ тиштүү байланыш
▶ Коллекторлорго орнотуу
▶ 3 жөндөө элементтери:
. Айлануучу баскыч
. Ички алты бурчтуу жана коргоочу капкак менен бурама
. Масштаб менен айлануучу баскыч
▶ Соленоиддик башкаруу орнотулган багыттуу клапан аркылуу
Колдонмо:
DB3U басымды түшүрүүчү клапан иштөө басымын чектөө үчүн колдонулат.
DB3U басым клапандарынын түрлөрү пилоттук башкарылган басымды азайтуучу клапандар. Алар иштетилген электромагниттердин жардамы менен ар кандай (2 же 3 басым баскычы) өтүшү мүмкүн.
Басым түшүрүүчү клапандар негизинен негизги клапандан турат. 4/3,4/1-Багыттуу башкаруу клапаны (Тип WE5...) жана үч пилоттук клапан.
Энергиясыз абалда А портундагы басым пилоттук клапан (7) тарабынан орнотулат.
А портундагы басым негизги катушка (1) таасир этет. Мында басым тешиктер (2) жана (3) менен жабдылган башкаруучу линиялар (12) жана (4) аркылуу негизги катушканын (1) пружина жүктөлгөн тарабында жана попкада (6) колдонулат. ) пилоттук башкаруу клапанында (7). А портундагы басым пружинада (8) белгиленген мааниден ашып кетсе, попет
(6) пружинага (8) каршы ачылат.
Бул үчүн сигнал А портунан башкаруу линиялары (12) жана (4) аркылуу ички келет. Негизги катушканын (1) пружина жүктөлгөн тарабындагы басым суюктугу эми башкаруу линиясы (3), попет (6) аркылуу агат. жазгы камерага (9). DB3U...30/... тибинде ал башкаруу линиясы (10) аркылуу резервуарга, же DB3U..30/..Y.. тибинде сырттан Y порту аркылуу агып өтөт. Тешиктердин эсебинен ( 2) жана (3) негизги катушкада (1) басымдын төмөндөшү пайда болот, А портунан В портуна байланыш ачык. Эми басым суюктугу А портунан В портуна агып, клапан орнотулган иштөө басымын сактап турат.
“a” электромагнитине кубат берилгенде: А портундагы басым II пилоттук клапан тарабынан орнотулат.
“b” электромагнитине кубатталганда: А портундагы басым I пилоттук клапан тарабынан орнотулат.
Пилоттук клапандын (7) орнотуу басымы I жана II учкучтун орнотуу басымынан жогору болушу керек.
DB2U териңиз
Түрү DB2U басым клапандары негизинен багыттуу башкаруу клапанынан (Түр WE5...) жана үч пилоттук клапандан турат, бул клапандын милдети негизинен DB3U клапан түрү менен бирдей.
басымды түшүрүүчү клапан DB3U түзүмү
Символдор
