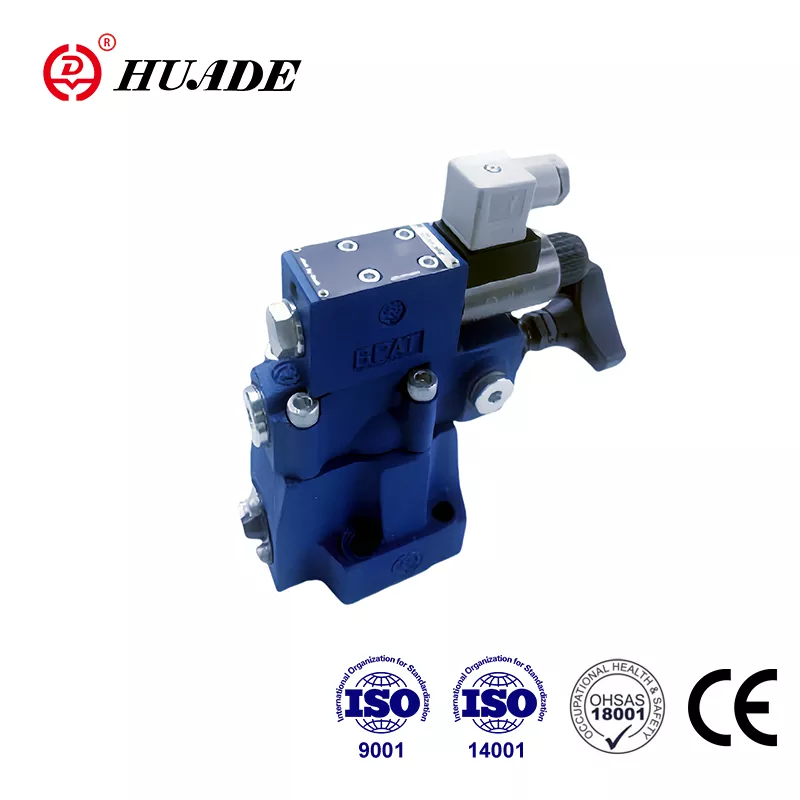

Басым өчүрүү клапаны DAW

1979-жылы түзүлгөн Huade Hydraulic Bosch Rexroth менен эки жолу кызматташкан. Эки узак мөөнөттүү кызматташуу Huade® басым клапандарына Rexroth өнүмдөрү менен бирдей деңгээлге жетүүгө мүмкүндүк берет. Türü DAW басым өчүрүү клапандары төмөн баада Rexroth бир эле сериясын алмаштыра алат. Кытайдын гидротехникалык тармагында алдыңкы бренд катары ишкананын бардык тармактары ISO9001, ISO14001 жана OH SAS18001 өттү. Huade® басым өчүрүү клапаны DAW CE сертификатынан өттү. Huade® басым клапандары рыноктун кеңири таанылышын жана колдонуучунун ишенимине ээ болду.

DAW басымды өчүрүү клапанынын продукт параметри

Продукттун өзгөчөлүгү жана DAW басымды өчүрүү клапанын колдонуу

Өзгөчөлүктөрү:

▶ Кошумча монтаждоо үчүн:

▶ 4 жөндөө элементтери:

● Айлануучу баскыч

● Ички алты бурчтуу жең жана коргоочу капкак

● Масштабдуу кулпуланган айланма баскыч

● Айлануучу баскыч

▶ 3 басым рейтинги

▶ Орнотулган багыттоочу клапан аркылуу электромагниттик жүктү түшүрүү

Колдонмо:

DAW түрүндөгү басымды башкаруу клапандары пилоттук башкарылуучу басымды өчүрүүчү клапандар. Алар аккумулятордун жүктөө басымына жеткенде насостун агымын басымсыз айланма жолго которуу үчүн колдонулат. Клапан үчүн кошумча колдонмолор жогорку жана төмөнкү басым насостору бар системаларда. Бул учурда төмөнкү басымдуу насос белгиленген жогорку басымга жеткенде басымсыз айланып өтүүгө которулат.

DAW басымды өчүрүү клапанынын бөлүмү жана символдору

Басымды өчүрүү клапандары негизинен негизги катушка монтаждалган негизги клапандан, басымды жөндөөчү элементи бар пилоттук клапандан жана текшерүү клапанынан турат. 10 өлчөмүндөгү клапандарда текшерүү клапаны негизги клапанга орнотулган. 25 жана 32 клапан өлчөмдөрүндө текшерүү клапан негизги клапандын астына орнотулган өзүнчө пластинкага курулган.

DAW түрүндөгү басым жабылуучу клапан

Насостун агымын Рдан Ага же Рден Тга буруу.

Насос агымды текшерүү клапан (1) аркылуу гидравликалык системага жеткирет (Пдан Ага чейин). А портундагы басым пилоттук башкаруу спулуна (4) пилоттук линия (3) аркылуу таасир этет. Мында Р портундагы басым тешиктер (5) жана (7) аркылуу учуучу клапандагы (2) негизги катушканын (6) пружинанын (8) капталына өтөт. Гидравликалык системада белгиленген чектүү басымга жеткенде поп (8) пружинага(9) каршы көтөрүлөт. Басым суюктугу азыр тешиктер (5) жана (7) аркылуу пружиналык камерага (11) агат. From

бул жерде суюктук резервуарга же DA...30B/... түрүндөгү клапандагы башкаруу линиясы аркылуу же сырттан DA.30B/..Y клапан түрүндөгү башкаруу линиясы аркылуу кайтарылат... Тешиктердин (5) жана (7), басымдын төмөндөшү азыр негизги катушкада (6) бар. Негизги катушка(6) ордунан көтөрүлүп, Pдан Tга туташууну ачат. Текшерүүчү клапан(1) эми Адан Pга чейин туташууну дозалайт. Калкты(8) пилот аркылуу системанын басымы менен ачык кармап турат. катушка (4).

Насостун агымын Рдан Тга же Рден Ага буруу.

Пилоттук катушканын (4) аянты калканчтын (8) эффективдүү аянтынан 17% чоң. Ошентип, пилоттук катушка (4) таасир этүүчү күч поппеткадагы (8) эффективдүү күчтөн 17% жогору. Которуу басымынын дифференциалына туура келген клапан менен кыймылдаткычтын басымы өчүрүү басымына салыштырмалуу төмөндөгөндө, пружина(9) попетканы (8) отургучка түртөт. Андан кийин басым негизги катушканын (6) пружина жүктөлгөн тарабында түзүлөт. Пружина (10) менен бирге бул негизги катушканы (6) жаап, P менен T байланышын изоляциялайт. Насостун агымы дагы бир жолу аркылуу өтөт. текшерүү клапаны (1) гидравликалык системага (Пдан Ага чейин).

Соленоиддик кыймылдаткычы бар багыттуу клапан(12) бирок пилоттук клапандын (2) астындагы белгиленген өчүрүү басымын Рдан Тга же Р формасынан Ага которуштурууга болот.

DAW20,30 ...30B түзүмү

DAW символдору...30B
