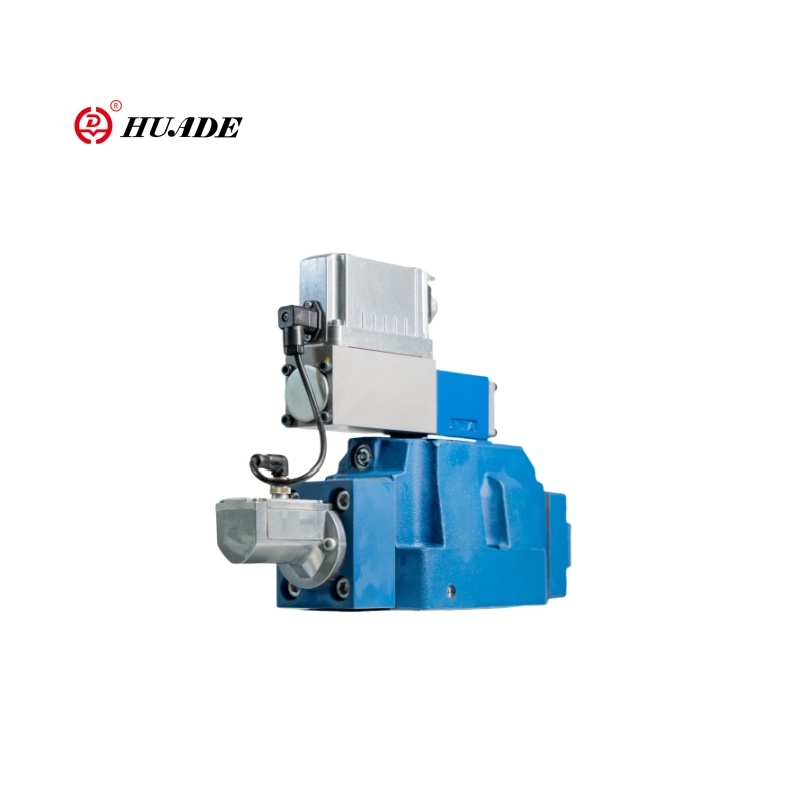

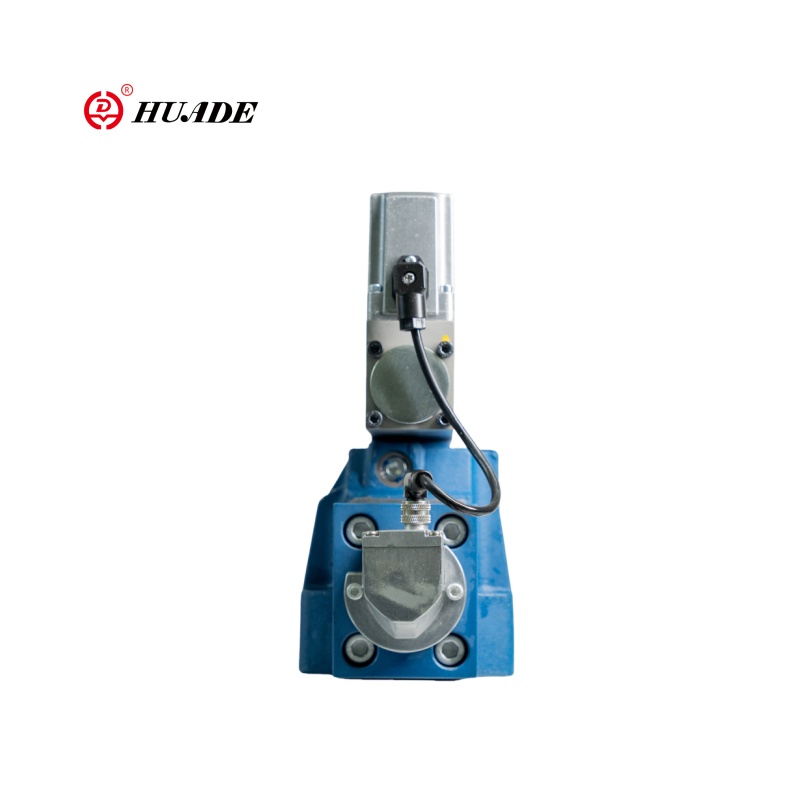

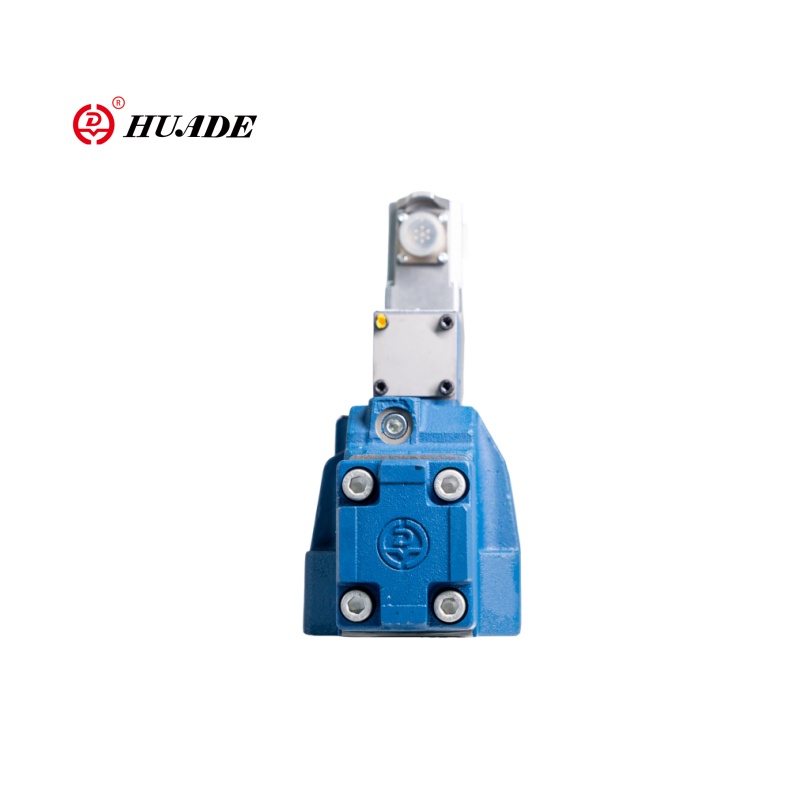

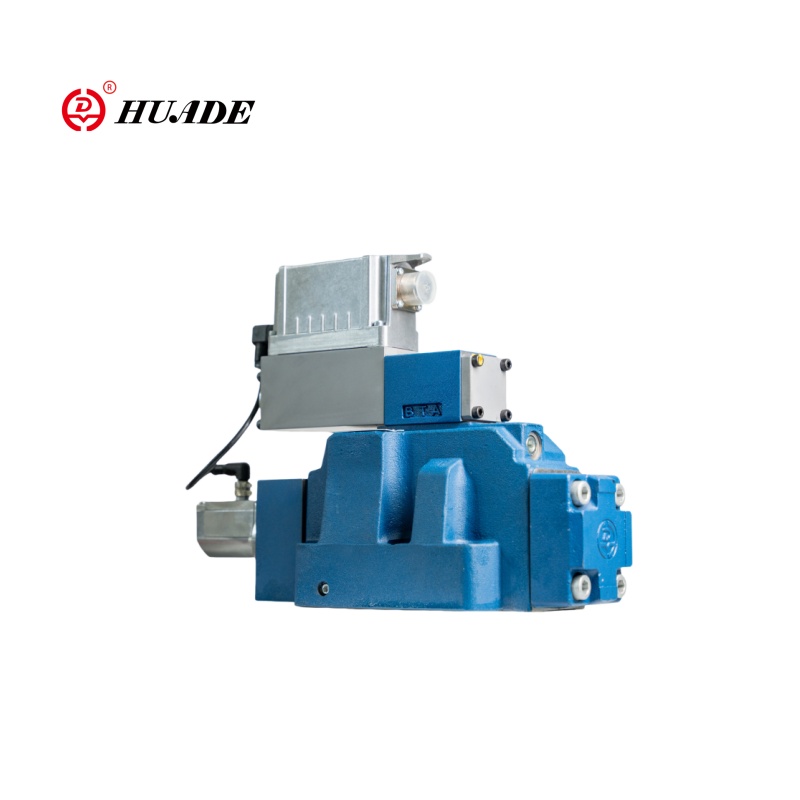

Пропорционалдуу багыт 4WRLE-4X

Хуаддын пропорционалдуу багытындагы пропорционалдык клапан 4WRLE-4X - электр-гидравликалык пропорционалдык багыт (позициянын кайтарым байланышы бар). Контролдук ыкма - бул пропорционалдуу соленоид + клапанын негизги позициясы Huade's valve 4WRLE-4X Дененин Дизайн, Момун технология жана соленоиддин натыйжалуулугу калыбына келтирүү деңгээлине жакын, бирок өтө эле эмгек сиңирген шарттары боюнча узактыгы (мисалы, жогорку жыштык термелүү, узак мөөнөттүү үзгүлтүксүз иштөө) бир аз башкача болушу мүмкүн. Хуаддын продуктунун баасы, адатта, бир кыйла чыгымга ээ болгондон 20% 30% төмөн. Жеткирүү чынжыры локалдаштырылган, жеткирүү цикли кыска, ал эми сатуудан кийин кызматка жооп кайтаруу тез.

Пропорционалдуу багыт клаграфынын пропорционалдуу клапан 4WRLE-4X

Пропорционалдуу багыт клетка 4WRLE-4X

Өзгөчөлүктөрү:

▪ Ишенимдүү - далилденген жана бекем долбоор

▪ сапаттуу, учкучтун башкаруу клапанынын жогорку сапаттагы-контролу

Topleot Пилоттук көзөмөлдүн клапаны контролдук клапаны бирдик өчүрүлгөндө "ийгиликсиз" абалда болот

▪ Негизги клапандын контролдук спортту жазгы борборлоштурулган борбордук абалда жана / же офсеттик абалда

▪ Ийкемдүү - позицияга, ылдамдыкка жана басым контролуна ылайыктуу

▪ Так - жогорку жооп сезгичтиги жана кичинекей гистерезис

Колдонмо:

Пропорционалдуу багыт клапаны 4WRLE-4X гидравликалык контролдук тутумдарга ылайыктуу, тактык, тактык, тактык жана ишенимдүүлүктүн, айрыкча, тез жооп жана жабык укурук пикирлер талап кылынат. Хуаддын 4WR-4X пропорционалдык клапан өнөр жай автоматташтыруу, машинанын куралдары, шаймандарды, шаймандарды жана дизайнды калыптоо машиналары, сыноо жана моделдөөчү жабдыктар, инженердик техникалар ж.б.

Пропорционалдык багыттагы клапаны 4WRLE-4X

Функция, бөлүм

Класчанын 4-тиби - электрдик позициянын байланышуу жана интеграцияланган электроника (Obe) бар пилоттук багытталган багыт клапрафу (Obe).

Клапан курамы:

Valve Core жана Valve жеңдүү түзүмү бар клапаны (1)

2.Майн клапасын борбору менен жазыңыз жана позициянын кайтарым байланышы бар (2)

3.Integrated Amplifier (3)

Функция:

Интеграцияланган электроника (Obe) өчүрүлгөндө, жигердүү эмес болгондо, пилоттук көзөмөлдүн клапанынын контролдук клапаны контролдоочу клапаны "ийгиликсиз" позицияда жүргүзөт. Негизги клапандын контролдук спортту анын жазында борбордук борборунда болуп саналат.

Интеграцияланган электроника (OBE) көрсөтүлгөн буйрукту негизги клапан контролдоо үчүн негизги наркынын позициясына салыштырыңыз. Контролду четтеткен учурда, контролдук соленоид активдештирилет. Өзгөргөн магниттик күчкө байланыштуу, пилоттук көзөмөлдүн талашына каршы

жаз.

Контролдук кесилиштер аркылуу жандандырылган агым негизги контролдук спорттун тууралыгына алып келет. Негизги контролду контролдоочу спорттун инсульту / контролдоочу-бөлүм команда маанисине пропорционалдуу жөнгө салынат.

Пилоттук көзөмөлдүн клапанындагы пилоттук мунай менен камсыз кылуу, портто порт-порту аркылуу ички портто порттук порт-пье аркылуу ички, порт тан үчүн ички порт т же тышкы порт танк аркылуу тышкы болушу мүмкүн.

Соленоидди өчүрүү

Төмөнкү каталар менен контролдук салоноиддер интеграцияланган электроника (Объективдүү) тарабынан жеңилдетилген, пилоттук контролдоо талаасы "ийгиликсиз" позициясын жана негизги клапандын пилоттук майларын түшүрүп жатат. Булак тарабынан башкарылган, негизги клапан контролдоочу шпалы борбордук абалга өтөт.
