Пропорционалдуу басым Relief Valve Dbem
  • Пропорционалдуу басым Relief Valve DbemПропорционалдуу басым Relief Valve Dbem
  • Пропорционалдуу басым Relief Valve DbemПропорционалдуу басым Relief Valve Dbem
  • Пропорционалдуу басым Relief Valve DbemПропорционалдуу басым Relief Valve Dbem

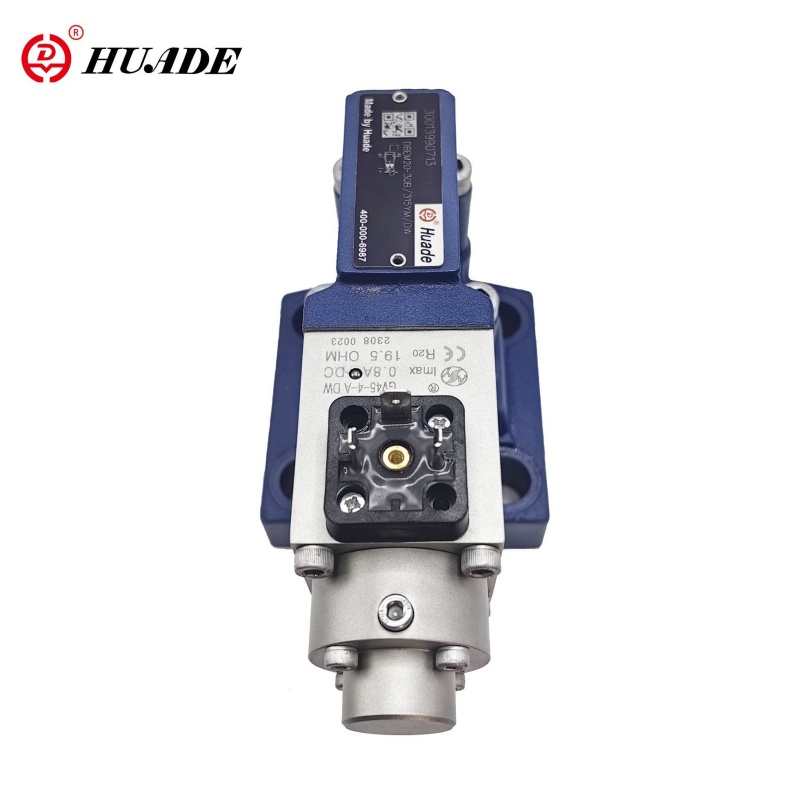

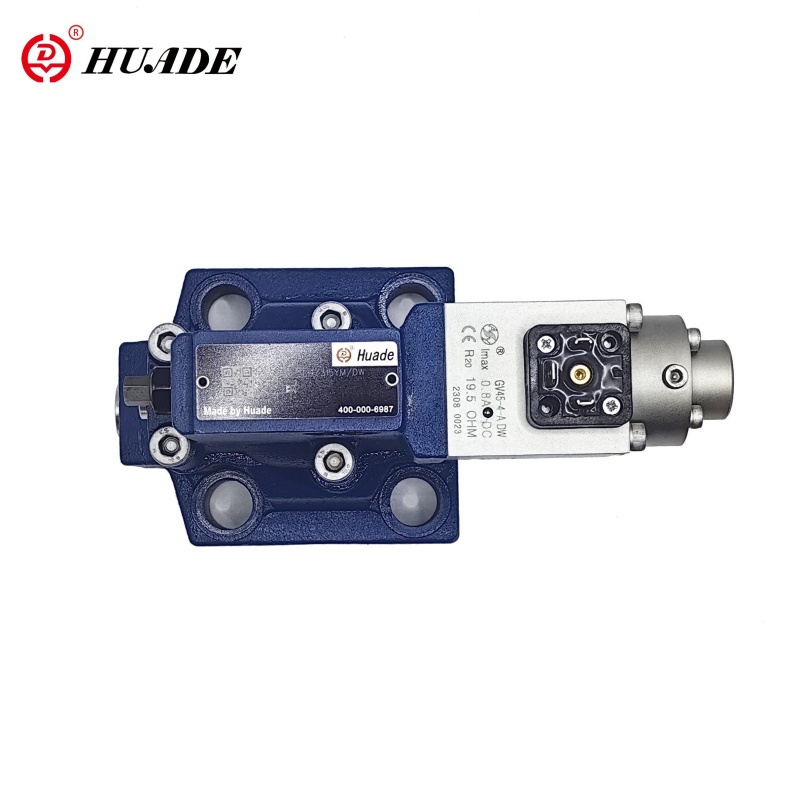

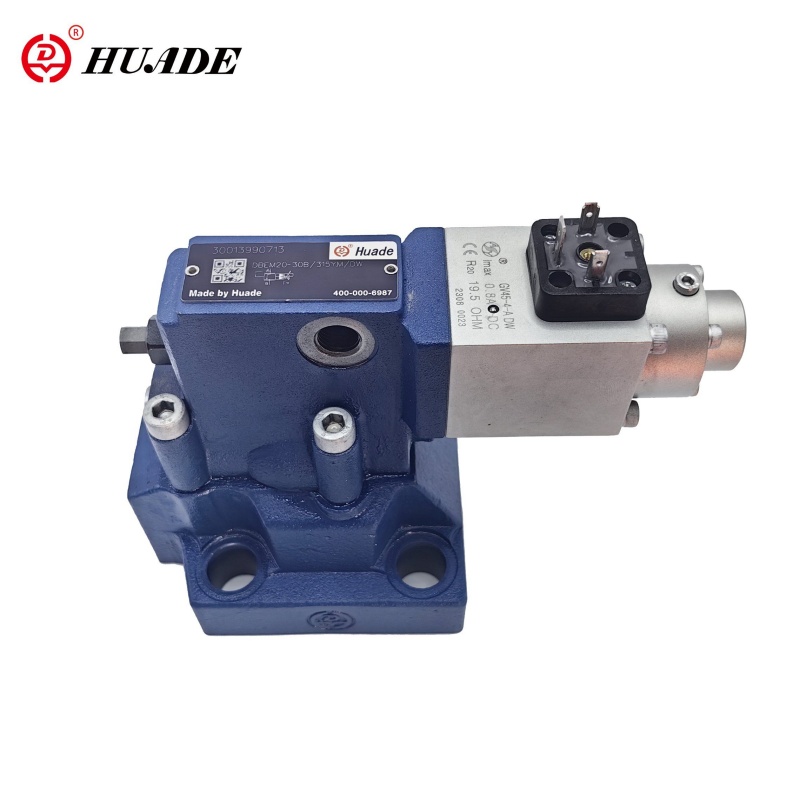

Пропорционалдуу басым Relief Valve Dbem

Huade гидравликалык, Huafilter жабдыктары Хуаде брендинин пропорционалдык басымы Relief клаприн дбем. Алгачкы жылдары Хуэйд Гидравлук эки жылга узак мөөнөттүү бирдикте, жети жылга узак убакытка созулган. Андан кийин Гидравликалык Гидравликалык Пропорционалдуу клапанды кайра тегиздикке алмаштырууга мүмкүнчүлүк берген, анын пропорционалдык клапаны толугу менен алмаштыруучу, бирок төмөн баада толугу менен алмаштырууга мүмкүнчүлүк берет.

Пропорционалдуу басым Relief Valve Dbem

Пилоттук эксплуатациялык пропорционалдык жардам клеткасы Dbem - бул интеграцияланган электрондук компонент менен жабдылган пилоттук операциялык клапаны (OBE) менен жабдылган пилоттук башкаруучу. Бул биринчи кезекте, гидравликалык тутумдардын ишин басым жасоону чектөө үчүн колдонулат жана электр контролдоо сигналдары аркылуу системанын басымын жөнгө салуу үчүн колдонулат. Бул пропорционалдуу клапандын өзгөчөлүктөрүн контролдоо мүнөздөмөлөрүн, туруктуу кысымга жана жакшы динамикалык жоопторду жана динамикалык жоопту так колдонгон гидронушту көзөмөлдөгөн ар кандай гидравликалык тутумдарда кеңири колдонууга киргизген.

Пропорционалдуу басымдагы пропорционалдык басымдагы пропорционалдык басымы

Гидравликалык маалыматтар
Max.OPERATING басым портлары А. Б жана X (MPA) 31.5
Кайра басым (МПА) Порт у, өзүнчө жана нөлдүк басымга танк
Макс. Орто басым (МПА) 5. 10. 10. 20. 31.5 кысым баскычы
Мин. Орто басым (МПА) мүнөздүү ийри сызыктарды караңыз
Макс. Басымдуулук (МПА) Орто басым
5 10 20 31.5
1To 62 1To 122 1ден 22ге чейин2 1то 342
Макс. агым (L / мин) 10 20 30
200 400 600
Пилоттук агым (L / мин) 0,7ден 2ге чейин
Сызыктуу (%) ± 3.5
Кайталанышы (%) <± 2
Типтүү өзгөрүү (%) <± 2 макс. басым
Гистерезис (%) ± ± ± 1.5 of Max.pressure.without alge ± 4.5 of Max.pressure
Өтүү убактысы 30дан 150гө чейин
Басым суюктук Минералдык май (NBR мөөрү үчүн), фосфат Эстер (FPM мөөрү үчүн)
Viscosity Range (MM2 / S) 2.8дан 380 чейин
Суюктук температурасынын басымы (℃) -20 ден + 70
Булгануунун деңгээли (μm) ≤20 (10-Сунуш)

Электр техникалык маалыматтар
Күчөткүч VT-200G40 кошулган клапан менен кошо берилген
Сунуш чыңалуу DC
Min.control The Story (A) 0.1
Max.control currenl (a) 0.8
COILPANSTANCE (ω) 20 ℃ ден 19.5; Max.wam мааниси 28,8
Суюктук температурасынын басымы (℃) +50
Жумушчу мамлекет Улантыңыз
Клапан коргоо IP65
Электр байланышы Плаг

Протоколдун өзгөчөлүгү жана пропорционалдык басымдын жардамы менен Relief Valve Dbem

Өзгөчөлүктөрү:

Subplate Subplate орнотуу үчүн

▶ блокко жайгаштырылган

▶ Жазгы жүктөлгөн учкуч камтыган клапан аркылуу булактын кошумча басым чектөөсү

▶ клапан жана электрондук контролдун бир булагын түзүү


Колдонмо:

Пилоттук эксплуатацияланган пропорционалдык жардам клеткасы Дбем ар кандай гидравликалык тутумдарда, мисалы, ийне желдетүүчү машиналар, өлүп жаткан машиналар жана гидравликалык пресс сыяктуу басым басымын контролдоону талап кылган гидравликалык системаларда кеңири колдонулат. Бул тиркемелерде Dbem клапасы гидравликалык системанын туруктуу иштешин камсыз кылат жана өндүрүштүн натыйжалуулугун жогорулатат.

Пропорционалдык басымдын функциясы жана пропорционалдык басымы Relief valve DBE

Бул клапандар негизинен пилоттук көзөмөл клапанынан турат (1) пропорционалдык соленоид (2) жана негизги клапан (3) негизги клапан (4) бар (4).

DBE түрү:

Басымдын тууралыгы - бул буйрук наркы пропорционалдык салоноид (2). Басымдын басымы, негизги типтеги негизги чекиттин астындагы актылар (4). Ошол эле учурда, бул басым негизги талашка толгон-жаздын жүктөлгөн тарабында (4) орнотулган (5) аркылуу. Гидравликалык күч пилоттук пилоттук пилоттук (6) иштейт. Гидравликалык күч болсо, анда соленоиддик күч келип, пилоттук поппет (6) ачылат. Пилоттук майдын порт у аркылуу агып кетиши мүмкүн экендигине байланыштуу, негизги типтеги эңкейип, 4) негизги олжолорго басымдын төмөндөшү (4) негизги олжолорунда болот (4) негизги олжолорго жана аны кайтаруу күчүнө каршы көтөрөт. А. В чейин туташуу ачылат жана мындан ары басымдын жогорулашы жок


DBEM түрү:

Ыктыярдуу түрдө клапанды максималдуу басымдын коопсуздугу үчүн эң көп жүктөлгөн пилоттук контролдоочу клапан менен камсыз кылса болот (ашыкча басым коопсуздугу)


Структурасы Пропорционалдуу басым Relief Valve Dbem


Пропорционалдуу басымдын символу Relief valve Dbem
