Пропорционалдуу басым Relief Valve Zdbee-1x

Model:

Huafilter Huade гидравликалык пропорционалдык басымын колдогон кытайлык жеткирүүчү - Relief Valve Zdbee-1x. Өнөр жайда гидравликалык компоненттердин алдыңкы өндүрүүчүсү катары, Гуаде гидравликалык жана анын кызматкерлери кардарларга жогорку сапаттагы жана арзан гидрониялуу клапан менен кардарларга өз постторуна шайкеш келишкен. Гидравликалык пропорционалдык пропорционалдык клапандар формасы Huade үйдө жана чет өлкөлөрдө кеңири сатылып, базар жана керектөөчүлөр тарабынан таанылган.

Сурамжылоо жөнөтүү PDF Жүктөө

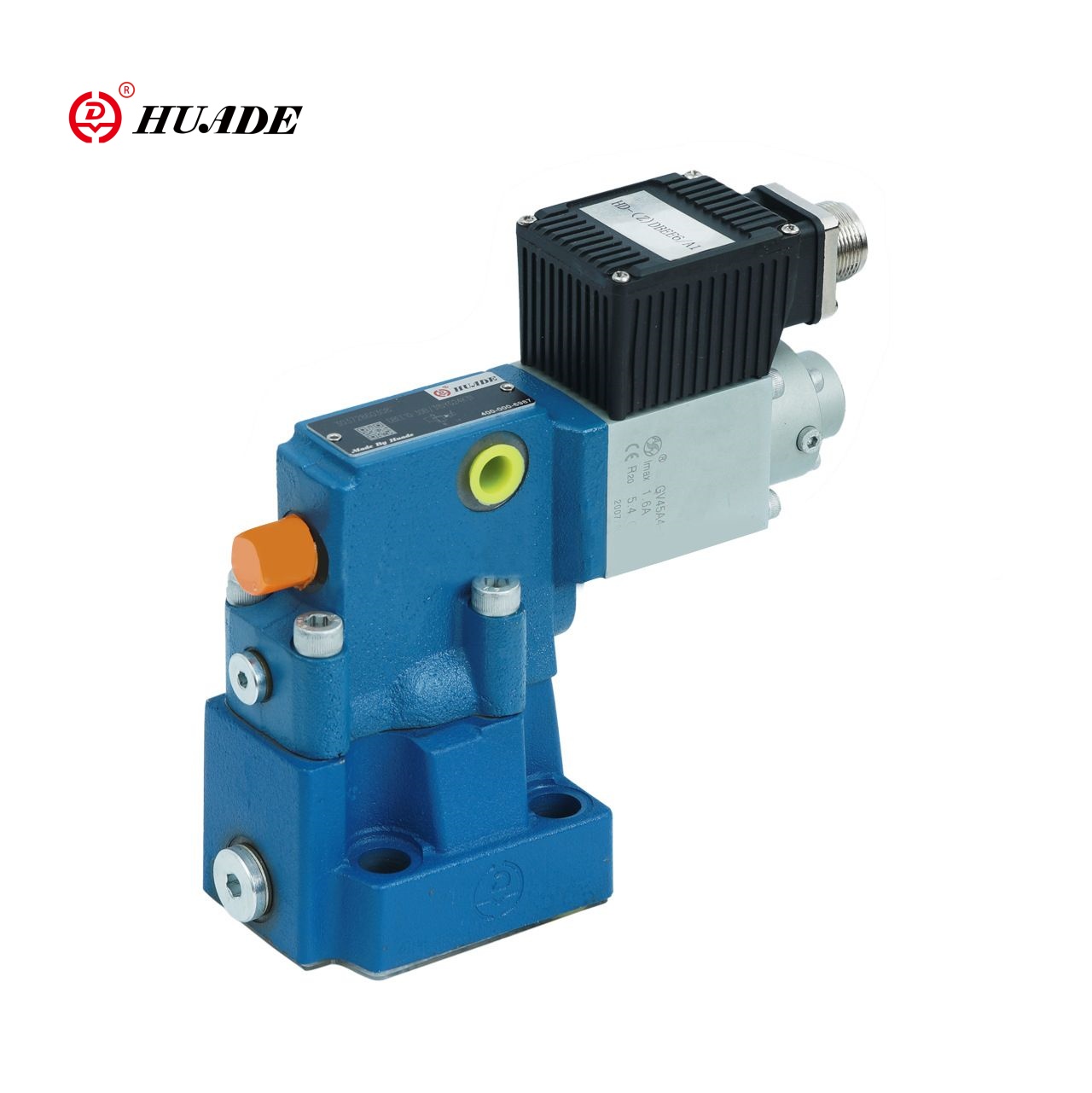

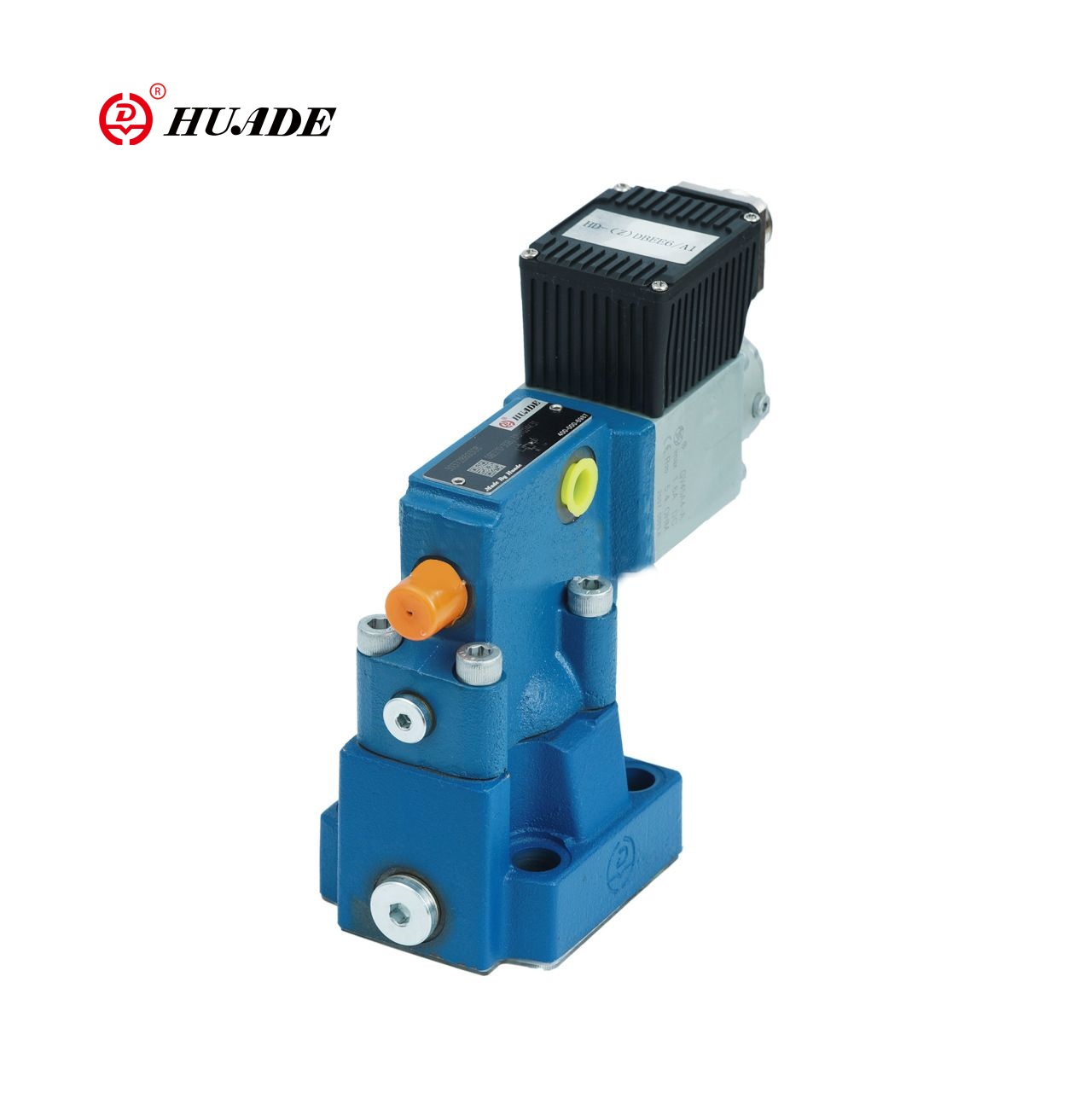

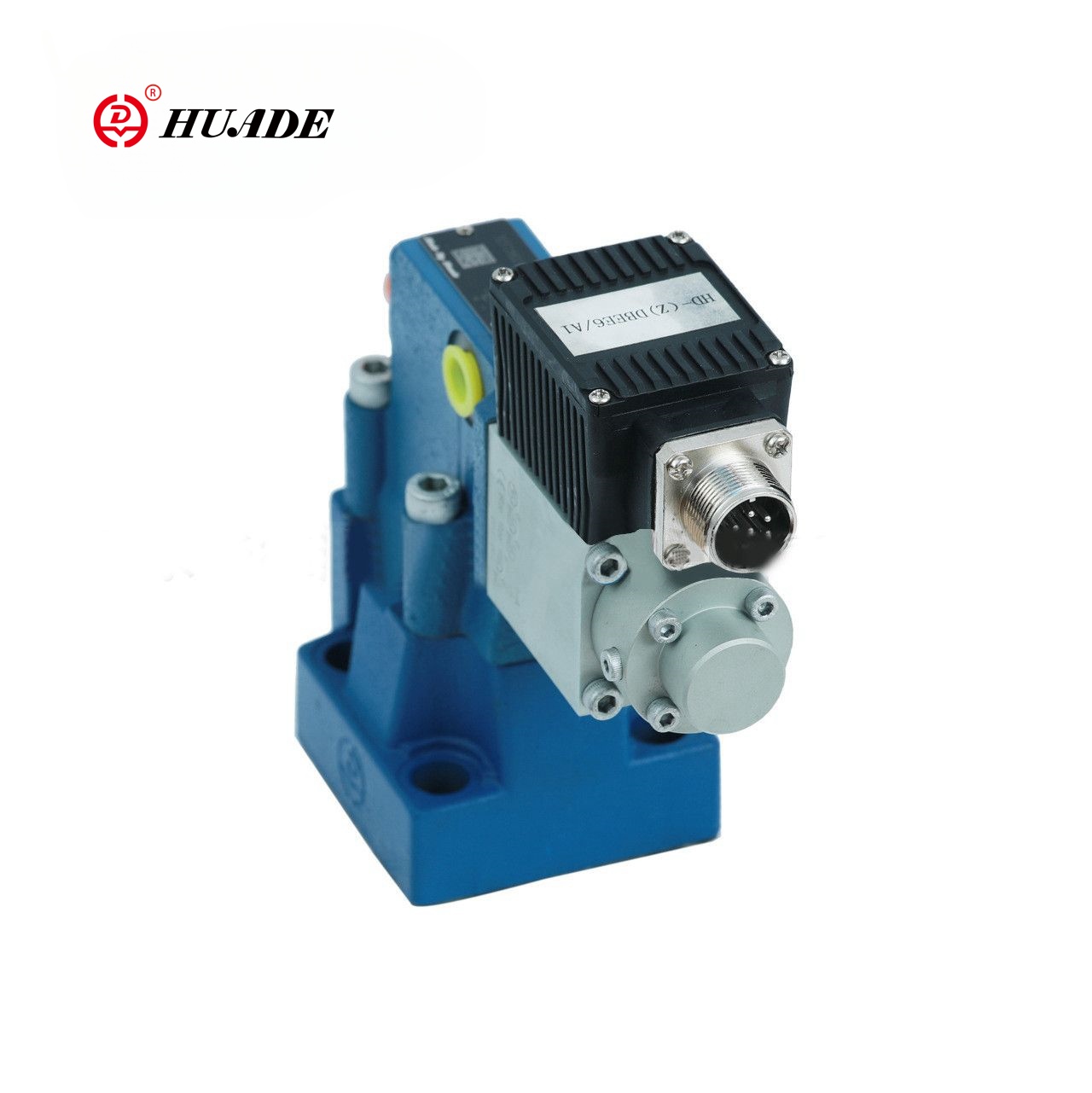

Продукт Description

Zdbee-1X пропорционалдык жардам клапаны - бул стипендардык жөндөөгө жана системанын басымын так контролдоо үчүн пропорционалдык соленоид менен пропорционалдык соленоид менен шартталган пилоттук операциялык клапраф. Бул пропорционалдуу клапан бир эле моделди кайрадан кайталана алат. Хуэйд Гидравликалык клапандар бир эле стандарттарды кайра кайтаруу деп кабыл алышат, бирок баа төмөн.

Пропорционалдуу басымдын пропорционалдуу басымы Relief Valve Zdbee-1x

Жалпы
Орнотуу		милдеттүү эмес
Сактоо температурасы диапазону (℃)		-20 - +80
Айлана-чөйрөнүн температурасы	DBE жана ZDBE (℃)	-20 ден + 70
	DBEE жана ZDBEE (℃)	-20 ден +50
Салмагы	DBE жана ZDBE (KG)	2.4
	Дби жана Здби (кг)	2.5
Гидравлик (ʋ = 46 мм2 / с жана T = 40 ° C ± 5 ℃
Макс. Иштөө басымы	P: P1-p2: A1-A2: B1-B2 MPA	31.5
	Port T MPA	5
Макс. Орто басым	Басым 5 этап	5
	Басым 10 этап	10
	20-этап 20 МПА	20
	Басымы 31.5 MPA	31.5
Мин. 0 МПАнын сигнал наркындагы орнотулган басым	мүнөздүү ийри сызыктарды караңыз
Кысым басым порту; тышкы учкуч майы менен (y)	нөлдүк басымга чейин
Пилоттук май агым L / мин	0.6O1.2
Макс. агып L / мин	30
Басым суюктук	Минералдык май (HL, HLP) 51 524
Суюктук температурасынын басымы	-20to + 80
Viscosity Range MM2 / S	15 ден 380

Электрдик	24V DC
Min.Control The Story (MA)	100
Max.control учурдагы MA	1600
Solenoid Coil каршылыгы	20 ° C (ω) муздак мааниси	0.54
	Max.warm мааниси (ω)	7.8
Милдет	100
Электр байланышы	DBE жана ZDBE	Төмөнкү компонент менен $ 175 301 ~ 803
		Плагнин туташтыргыч Din en 175 301-803
	DBEE жана ZDBEE	Компоненттүү плагин бар тонлн 03 563-am6-3
		Плагнин туташтыргыч DIN 43 563-BF6-3
5-ге 5 долларга чейин	IP 65
Дби жана Zdbee үчүн электрониканы көзөмөлдөө	Клапанга интеграцияланган
DBE жана ZDBE үчүн
Еврокарддын форматындагы амплификатор	HD-VT-VT-VT-VT1-1-1X /

Продукт өзгөчөлүгү жана пропорционалдык басымын калыбына келтирүү Relief valve Zdbee-1x

Өзгөчөлүктөрү:

Тутум басымын чектөө үчүн клапан

Proportation пропорционалдык солоиддер аркылуу актуация

Subplate Subpate орнотуу же сэндвич плитасынын дизайны үчүн

▶ Клапви жана бир булактан көзөмөлдөөчү электроника

▶ HD-ZDBEE интеграцияланган контролдоочу электроникасы менен

①ловная мисал келтирилген мисал, буйрук наркы басымдын мүнөздөмөсү

②индеп туруу өйдө-ылдый жантайма

Колдонмо:

Zdbee-1x Пропорционалдык жардам клапан клапаны инженердик техникалар, инъекциялык кулатуучу машиналар, металлургиялык жабдыктар жана башка талаалар сыяктуу басымдарды көзөмөлдөө талап кылынган гидравликалык системаларга ылайыктуу.

Пропорционалдуу басымдын функциясы жана шайкештик клапан Zdbee-1x

Пропорционалдуу басым жеңилдетилген клапандар, HD-DBE типтери пропорционалдык соленоиддин жардамы менен активделет. Бул клапандар тутумдун кысымын чектөө үчүн колдонулат. Бул клапандар менен электр командасынын наркына байланыштуу чектелген тутум басымын жөнгө салууга болот.

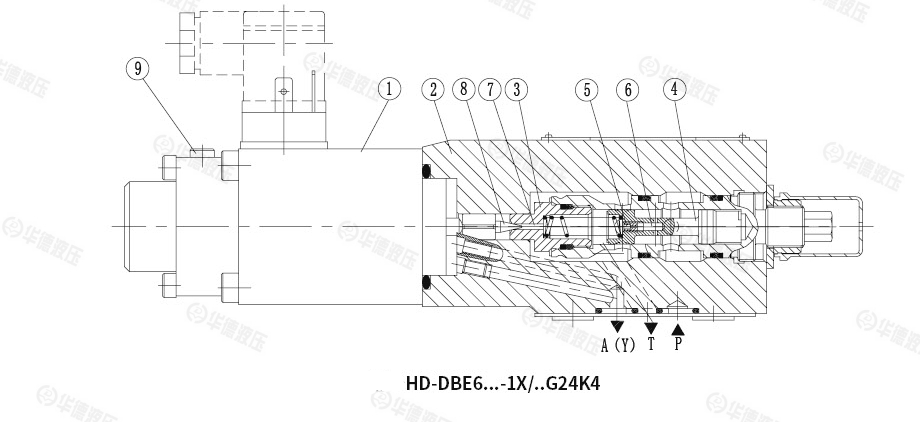

Бул клапандар негизинен пропорционалдык соленоидден (1), турак-жай (2), клапридж (3), шпал (4) жана учкуч пилот (8). Пропорционалдык соленоид электрдик тектүүнү пропорционалдуу түрдө механикалык күчкө айландырат. Учурдагы азыркы жогорулоо соленоиддик күчкө ылайык келет. Соленоид Арматура палатасы гидравликалык суюктукка толуп, басым тең салмактуу болуп саналат. Тутум басымын жөндөө пропорционалдык соленоиддер аркылуу (1) буйрутманын наркына байланыштуу жүргүзүлөт. Порт-Порттордогу тутумдан келип чыккан басым - Типтин оң жагында (4). Ошол эле учурда, Тутумдун басымы (6), ал (6) чиркөөчүнүн жазгы жагы (4) (4). Андан ары мылтык аркылуу (7) тутум басымы пропорционалдык соленоиддин күчүнө каршы пилоттук пилоттук пппппетке (8) басымы боюнча иштейт (1). Тутум басымы бир нече белгиленген деңгээлге жеткенден кийин, учкуч поппетинин (8) көтөрүлүп, анын отургучтан көтөргүч. Моделге жараша, пилоттук май тышкы порт аркылуу пайда болушу мүмкүн, ал эми ички порт аркылуу же ички резервуарга агып кетиши мүмкүн, бул Spool Support жүктөлгөн жагы менен басымдын (4). Эгерде системанын басымы бир аз көтөрүлсө, анда Типтин оң жагына жогорку басым болсо, олжолорду Т.К. T. T. T. t.ormated позициясына сүзүп кетсе, анда минималдуу контролдоочу пунктка (нөлгө чейинки минималдуу басымдын буйругу боюнча минималдуу контролдук абалда)

Пропорционалдуу басымдын структурасы Relief Valve Zdbe-1x

Пропорционалдуу басымдын структурасы Relief Valve Zdbee-1x

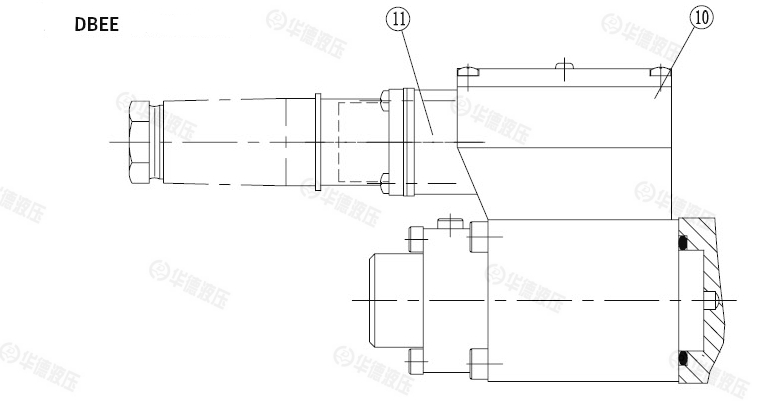

Функционалдык дизайн жагынан, пропорционалдык клапан Zdbee-1x негизинен ZDBE пропорционалдык жардамдын клапандарына туура келет. Бир гана айырма - бул пропорционалдык соленоид ⑩, анын ичинде электрондук контроллер курулган турак жай менен жабдылган. Электр менен жабдуу жана топтомдун чыңалуусу Plug-Innutorn туташтыргычы аркылуу алынат (11).

Белгиленген чекиттүү басымдагы мүнөздүү ийри сызык минималдуу өндүрүштүк сабырдуулуктун минималдуу сабырдуулугуна негизделген өндүрүүчүнүн аныктамасы. Басымдын жогорулашына жана төмөндөө үчүн рэп убактысы өз алдынча потенциометрлерди колдонуп, өз алдынча оңдолушу мүмкүн.

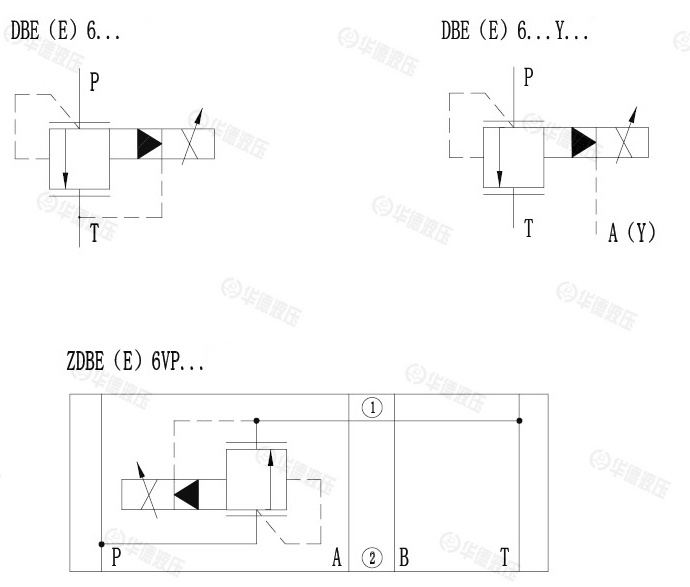

Пропорционалдуу басымдын символу Relief valve Zdbee-1x
