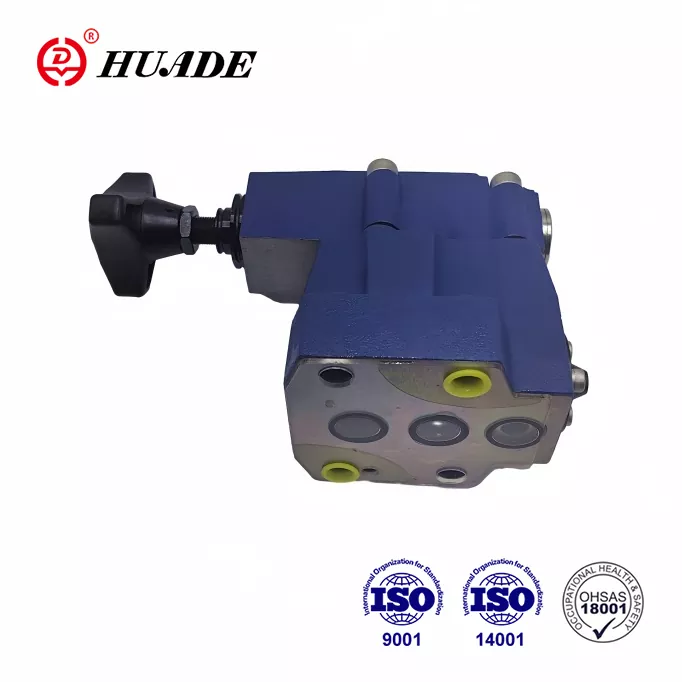

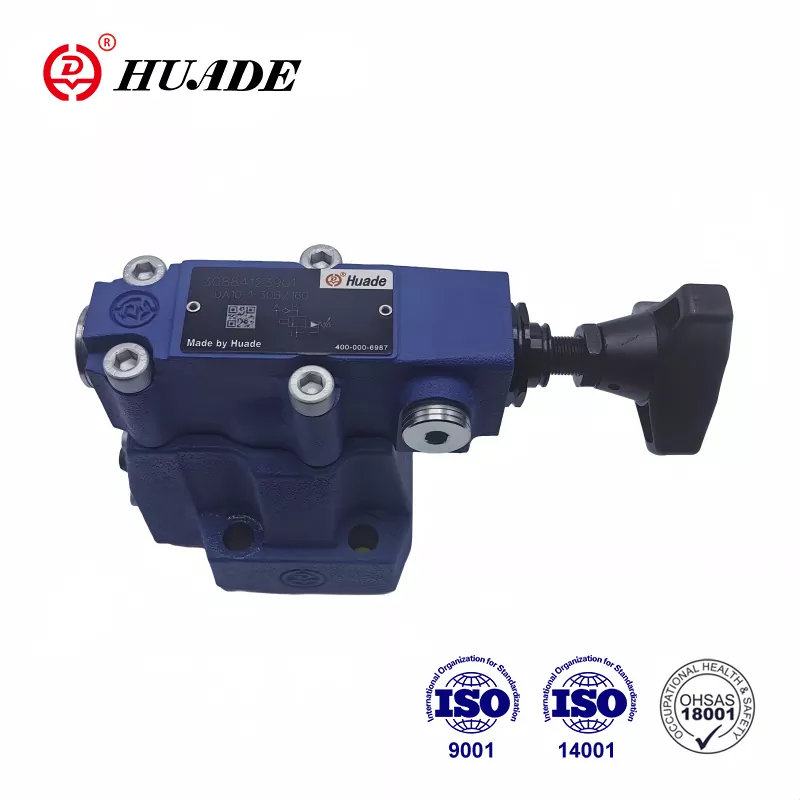

Басым өчүрүү клапаны DA

Кытайдын гидротехникалык тармагындагы алдыңкы бренд катары, Huade® гидравликалык басым клапандары арзаныраак баалар менен биринчи даражадагы бренддер менен салыштырылган сапаты үчүн рынок тарабынан жактырылды. Huade® басымды азайтуучу клапан DA эки узак мөөнөттүү кызматташуунун аркасында Rexroth сунуштаган сериялык өнүмдөрдү алмаштыра алат. Ишкананын бардык бутактары үч негизги улуттук тутумунун сертификаттарынан өттү, атап айтканда, ISO9001, ISO14001 жана OH SAS18001. Huade Hydraulic дүйнө жүзү боюнча 750 өнүккөн жабдууларды киргизди. Ал ошондой эле ар бир басым клапан жогорку аткарууну камсыз кылуу үчүн жакшы текшерүү системасы бар.

Басым өчүрүү клапанынын продукт параметри DA

Продукттун өзгөчөлүгү жана басымды өчүрүү клапанын колдонуу DA

Өзгөчөлүктөрү:

▶ Кошумча монтаждоо үчүн:

▶ 4 жөндөө элементтери:

● Айлануучу баскыч

● Ички алты бурчтуу жең жана коргоочу капкак

● Масштабдуу кулпуланган айланма баскыч

● Айлануучу баскыч

▶ 3 басым рейтинги

▶ Орнотулган багыттоочу клапан аркылуу электромагниттик жүктү түшүрүү

Функция, бөлүм жана басымды өчүрүү клапанынын символдору DA

DA типтеги басымды башкаруу клапандары пилоттук башкарылуучу басымды өчүрүүчү клапандар. Алар аккумулятордун жүктөө басымына жеткенде насостун агымын басымсыз айланма жолго которуу үчүн колдонулат. Клапан үчүн кошумча колдонмолор жогорку жана төмөнкү басым насостору бар системаларда. Бул учурда төмөнкү басымдуу насос белгиленген жогорку басымга жеткенде басымсыз айланып өтүүгө которулат.

Басымды өчүрүүчү клапандар DA негизинен негизги катушка монтажы бар негизги клапандан, басымды жөндөөчү элементи бар пилоттук клапандан жана текшерүү клапанынан турат. 10 өлчөмүндөгү клапандарда текшерүү клапаны негизги клапанга орнотулган. 25 жана 32 клапан өлчөмдөрүндө текшерүү клапан негизги клапандын астына орнотулган өзүнчө пластинкага курулган.

DA түрү басым өчүрүү клапаны

Насостун агымын Рдан Ага же Рден Тга буруу.

Насос агымды текшерүү клапан (1) аркылуу гидравликалык системага жеткирет (Пдан Ага чейин). А портундагы басым пилоттук башкаруу спулуна (4) пилоттук линия (3) аркылуу таасир этет. Мында Р портундагы басым тешиктер (5) жана (7) аркылуу учуучу клапандагы (2) негизги катушканын (6) пружинанын (8) капталына өтөт. Гидравликалык системада белгиленген чектүү басымга жеткенде поп (8) пружинага(9) каршы көтөрүлөт. Басым суюктугу азыр тешиктер (5) жана (7) аркылуу пружиналык камерага (11) агат. From

бул жерде суюктук резервуарга же DA...30B/... түрүндөгү клапандагы башкаруу линиясы аркылуу же сырттан DA.30B/..Y клапан түрүндөгү башкаруу линиясы аркылуу кайтарылат... Тешиктердин (5) жана (7), басымдын төмөндөшү азыр негизги катушкада (6) бар. Негизги катушка(6) ордунан көтөрүлүп, Pдан Tга туташууну ачат. Текшерүүчү клапан(1) эми Адан Pга чейин туташууну дозалайт. Калкты(8) пилот аркылуу системанын басымы менен ачык кармап турат. катушка (4).

Насостун агымын Рдан Торго П Ага буруу.

Пилоттук катушканын (4) аянты калканчтын (8) эффективдүү аянтынан 17% чоң. Ошентип, пилоттук катушка (4) таасир этүүчү күч поппеткадагы (8) эффективдүү күчтөн 17% жогору. Которуу басымынын дифференциалына туура келген клапан менен кыймылдаткычтын басымы өчүрүү басымына салыштырмалуу төмөндөгөндө, пружина(9) попетканы (8) отургучка түртөт. Андан кийин басым негизги катушканын (6) пружина жүктөлгөн тарабында түзүлөт. Пружина (10) менен бирге бул негизги катушканы (6) жаап, P менен T байланышын изоляциялайт. Насостун агымы дагы бир жолу аркылуу өтөт. текшерүү клапаны (1) гидравликалык системага (Пдан Ага чейин).

структурасы DA10...30B

DA...30B символдору
