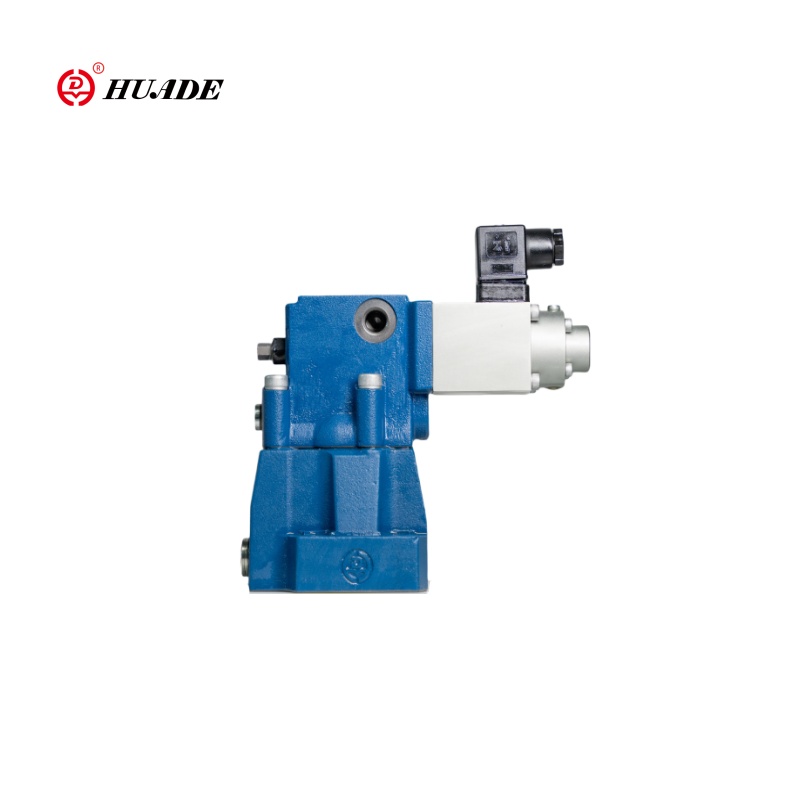

Пропорционалдуу басым жеңилдетилген клапан DBE

Huafilter жабдыктары Huade брендин пропорционалдык басымы Relief valve DBE. Биз Huade гидравликалык жактырылган бөлүштүрүү компаниясыбыз. Гидравленттин жогорку деңгээлдеги пропорционалдык клапандары машиналар, өндүрүштүк техникалар, өнөр жай контролу, айыл чарба техникалары, өнөр жай контролу, мисалы, ар кандай тармактарда кеңири колдонулат. Гидравликалык продукциялардын кесиптик өндүрүшчүлөрү катары, гидравликалык жылдар бою өндүрүш тажрыйбасын жана техникалык топтомун мактанат. Гидравликалык пропорционалдык клапандар үчүн гидравликалык пропорционалдык клапандар - бул кайра иштетүү үчүн экономикалык натыйжалуу жана ишенимдүү альтернатива.

Сурамжылоо жөнөтүү PDF Жүктөө

Продукт Description

Пропорционалдуу басым жеңилдетилген клапан DBE

DBE сериясынын пропорционалдык басымын азайтуу, клапанды ар кандай талаптарга жооп берген пропорционалдык соленоиддин иштеши аркылуу тутумду басым жасаса болот. Бул продукциянын өзгөчөлүктөрү так көзөмөл, туруктуулук жана ишенимдүүлүк жана колдоо оңой. Пропорционалдуу басым басымын азайтуу ар кандай муктаждыктарды канааттандыруу үчүн бир нече моделдерде жана мүнөздөмөлөрдө жеткиликтүү. Мисалы, гидравликалык гидравликалык DBE10-30b / 3153MDREM жана DBE20-30b / 200xM пропорционалдык басымы үчүн моделдерди жаратат, ал колдонуучуларга өз муктаждыктарын тандап алууга мүмкүнчүлүк берген клапандарды азайтат.

Пропорционалдуу басымдын пропорционалдуу басымы рельефтик клапан DBE

Гидравликалык маалыматтар
Max.OPERATING басым портлары А. Б жана X (MPA)	31.5
Кайра басым (МПА)	Порт у, өзүнчө жана нөлдүк басымга танк
Макс. Орто басым (МПА)	5. 10. 10. 20. 31.5 кысым баскычы
Мин. Орто басым (МПА)	мүнөздүү ийри сызыктарды караңыз
Макс. Басымдуулук (МПА)	Орто басым
	5	10	20	31.5
	1To 6²	1To 12²	1ден 22ге чейин²	1то 34²
Макс. агым (L / мин)	10	20	30
	200	400	600
Пилоттук агым (L / мин)	0,7ден 2ге чейин
Сызыктуу (%)	± 3.5
Кайталанышы (%)	<± 2
Типтүү өзгөрүү (%)	<± 2 макс. басым
Гистерезис (%)	± ± ± 1.5 of Max.pressure.without alge ± 4.5 of Max.pressure
Өтүү убактысы	30дан 150гө чейин
Басым суюктук	Минералдык май (NBR мөөрү үчүн), фосфат Эстер (FPM мөөрү үчүн)
Viscosity Range (MM2 / S)	2.8дан 380 чейин
Суюктук температурасынын басымы (℃)	-20 ден + 70
Булгануунун деңгээли (μm)	≤20 (10-Сунуш)

Электр техникалык маалыматтар
Күчөткүч	VT-200G40 кошулган клапан менен кошо берилген
Сунуш чыңалуу	DC
Min.control The Story (A)	0.1
Max.control currenl (a)	0.8
COILPANSTANCE (ω)	20 ℃ ден 19.5; Max.wam мааниси 28,8
Суюктук температурасынын басымы (℃)	+50
Жумушчу мамлекет	Улантыңыз
Клапан коргоо	IP65
Электр байланышы	Плаг

Протоколдун өзгөчөлүгү жана пропорционалдык басымын калыбына келтирүү Relief Valve DBE

Өзгөчөлүктөрү:

Subplate Subplate орнотуу үчүн

▶ блокко жайгаштырылган

▶ Жазгы жүктөлгөн учкуч камтыган клапан аркылуу булактын кошумча басым чектөөсү

▶ клапан жана электрондук контролдун бир булагын түзүү

Колдонмо:

DBE сериясынын пропорционалдык басымы жеңилдик клапаны курулуш техникасы, металлургиялык жабдуулары, кеме куруу жана башка талаалар сыяктуу басымдарды көзөмөлдөө талап кылынган гидравликалык системаларда кеңири колдонулат. Алар бул тармактарда чечүүчү ролду ойношот, тутумдардын туруктуулугун жана ишенимдүүлүгүн жогорулатат.

Пропорционалдык басымдын функциясы жана пропорционалдык басымы Relief valve DBE

Бул клапандар негизинен пилоттук көзөмөл клапанынан турат (1) пропорционалдык соленоид (2) жана негизги клапан (3) негизги клапан (4) бар (4).

DBE түрү:

Басымдын тууралыгы - бул буйрук наркы пропорционалдык салоноид (2). Басымдын басымы, негизги типтеги негизги чекиттин астындагы актылар (4). Ошол эле учурда, бул басым негизги талашка толгон-жаздын жүктөлгөн тарабында (4) орнотулган (5) аркылуу. Гидравликалык күч пилоттук пилоттук пилоттук (6) иштейт. Гидравликалык күч болсо, анда соленоиддик күч келип, пилоттук поппет (6) ачылат. Пилоттук майдын порт у аркылуу агып кетиши мүмкүн экендигине байланыштуу, негизги типтеги эңкейип, 4) негизги олжолорго басымдын төмөндөшү (4) негизги олжолорунда болот (4) негизги олжолорго жана аны кайтаруу күчүнө каршы көтөрөт. А. В чейин туташуу ачылат жана мындан ары басымдын жогорулашы жок

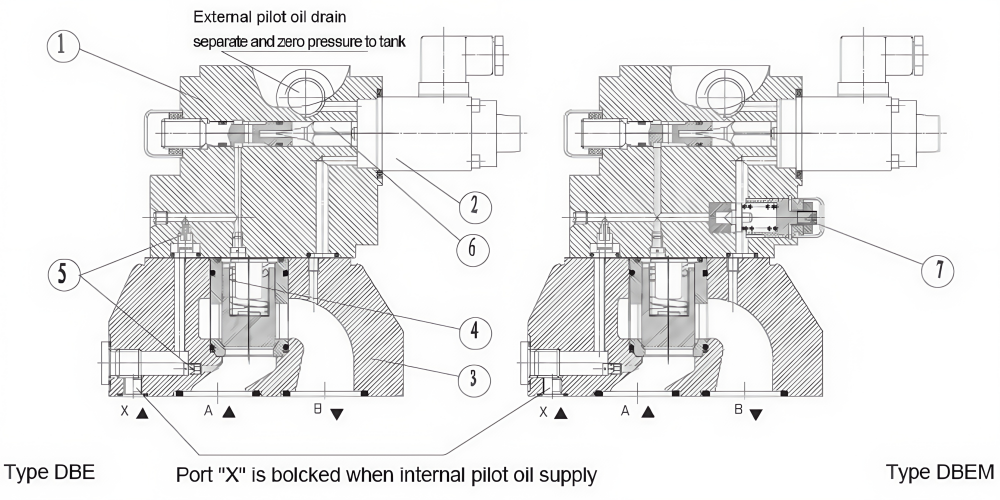

Структурасы Пропорционалдуу басым жеңилдетилген клапан DBE

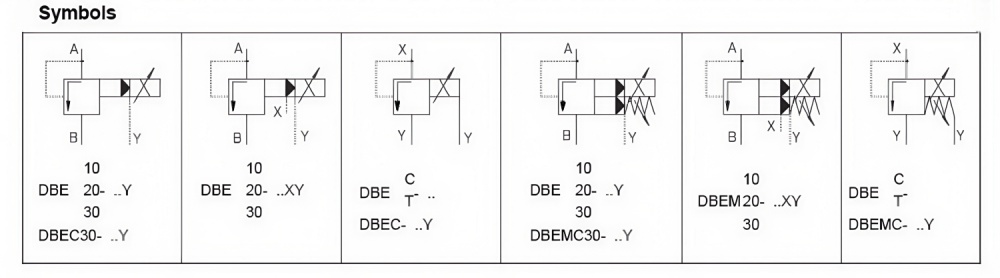

Пропорционалдуу басымдын символу Relief Valve DBE
